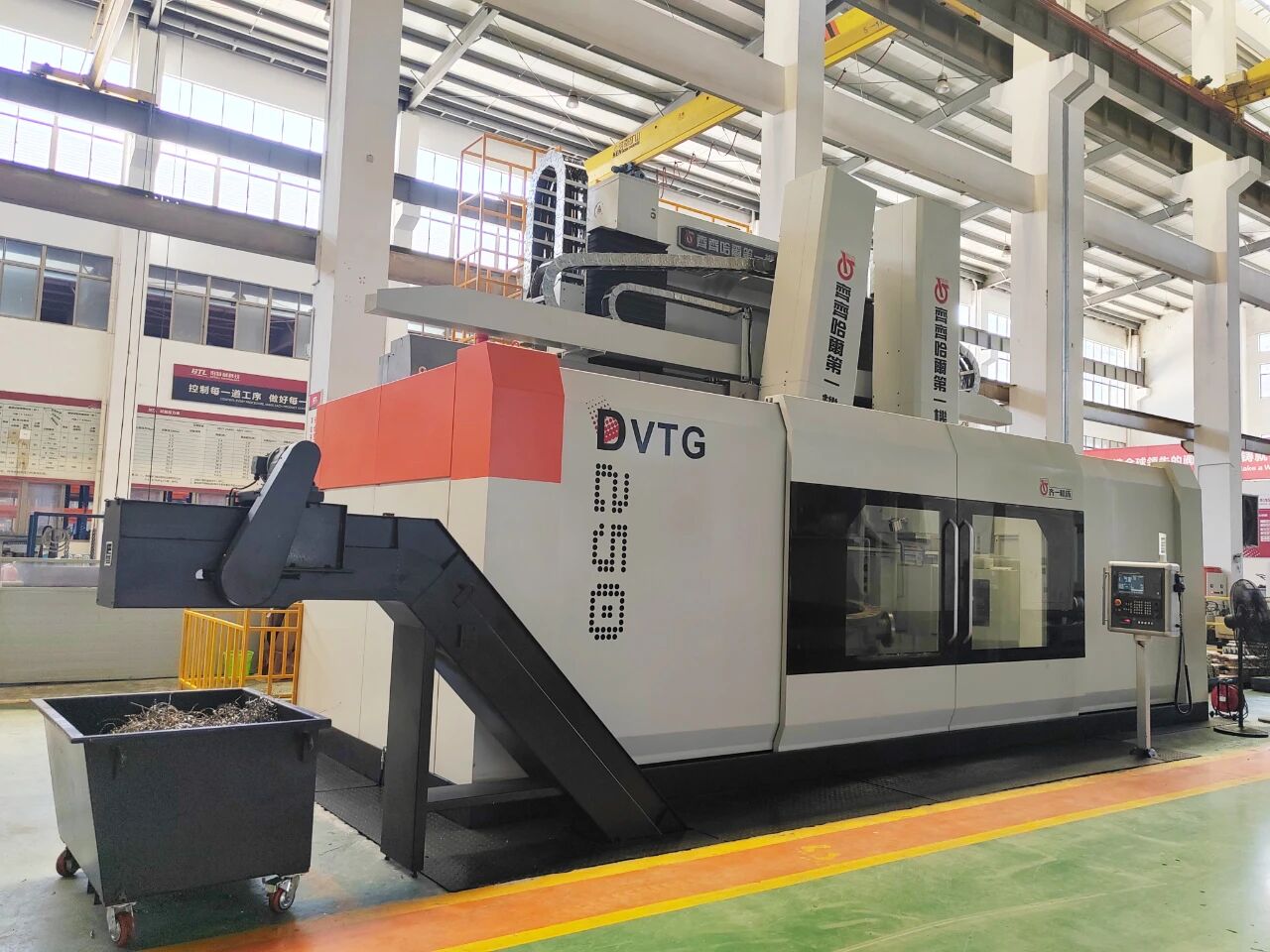

齐重数控研制的DVTG250×25／20B-MC双柱立式车磨加工中心获得中国机床工具工业协会2024年度自主创新十佳称号。该机床具有功能复合性强、加工精度高、自动化程度高等特点，在国内硬密封蝶阀产品的零件加工装备领域处于领先地位。

产品特点

DVTG250×25／20B-MC双柱立式车磨加工中心适用于硬密封蝶阀产品的高精度、高效率加工。整机刚度好、稳定性好，一次装夹可连续完成跟随车削、跟随磨削等多种工序的加工，提升零件加工效率600%以上，且延长刀具寿命，具有加工效率高、降低生产成本等特点，开创了蝶阀加工的新工艺，在蝶阀加工行业可推广，也可用于其它行业回转类高精零件的车磨加工。

产品研发了双刀架数控立车立磨一体化加工中心，实现了一次装夹连续完成车削、磨削等多工序加工。开发了随动随形数控加工工艺技术，以及车、磨辅助数控自动编程界面，满足了偏心蝶阀阀体密封结构的加工需求。研制了立式磨削刀架及刀架角度自动搬度和卡紧机构、伺服机械双重防碰撞机构、新型浮动导轨静压工作台等配套装置，保证了加工精度，提高了加工效率。

本产品突破的核心技术可应用于大型高端双柱立式加工中心以及其它立式重型机床产品，提高了我国重型数控机床在精度、复合性等方面的技术水平。

技术创新点

（1）创新研制了具有随动随形加工功能的车磨复合加工中心

以往为保证蝶阀加工精度，需要车床和磨床配合加工，存在加工设备多、占用厂房空间大、工件换设备二次装卡找正辅助时间长、找正误差导致磨削加工余量大、生产投入大及整体加工效率低的问题；且断续加工，加工过程中的冲击加大刀具磨损、整体加工范围大、走刀时间长。针对这些问题，研发团队研制了此台具有随动随形加工功能的车磨复合加工中心，基于数控系统通过自主研发的跟随车、磨程序及专用工艺界面，实现偏心内外锥斜形环带工件的随动随形加工，提高蝶阀加工效率600%以上，减少刀具磨损200%，加工表面粗糙度达Ra0.2μm。

（2）创新研制了车磨刀架自动搬度卡紧装置

蝶阀阀体带有锥度，加工时采用车削和磨削加工，所以就要求加工设备具有良好的搬度装置，并且为避免切削时刀架振动、失位，搬度后卡紧装置也必须可靠、耐用，无论是车削工序还是磨削工序，对机床搬度装置的准确性、可靠性要求均很高。为了克服现有技术的不足，研发团队研发设计了一种车磨刀架自动搬度卡紧装置，实现车磨刀架的自动、精准搬度，搬度后刀架可自动卡紧，免除人工手动搬度而带来的误差，保证工件加工精度、并提高加工效率。

（3）创新研制了一种新型浮动导轨静压工作台装置

研发团队研发设计了一种新型浮动导轨静压工作台装置，该装置具有良好的自适应和跟随性，可根据工作台的热变形量做轻微的角度倾斜，从而保证工作台与工作台底座浮升间隙的一致性，保证工作台回转精度。

（4）创新研制了伺服机械双重防碰撞装置

双刀架自动搬度，进给运行全部由程序控制，无人工手动参与，此种情况对机床保护要求格外严格，双刀架在进给或搬度过程中，需有可靠准确的防碰撞措施，保证机床运行可靠。该机床配置回转轴和直线轴全闭环检测，双刀架在任意行程及搬度角度内，防碰撞程序随时检测双刀架相对空间位置，配合机械防碰撞结构实现双层保护。

（5）创新研制了高精度立式磨削刀架

首次研制了适用于立车的高精度磨削刀架，一台产品同时实现了高精度车削和磨削加工功能，降低用户企业生产成本投入。

组建科技人才队伍实现科技攻关

DVTG250×25/20B-MC双柱立式车磨加工中心是齐重数控针对高精蝶阀的加工需求，自主开发研制的高精、高效加工装备。公司依托国家级企业技术中心、黑龙江省重型数控机床工程技术研究中心，组建以多名科研团队带头人及研究员级高级工程师为核心，由多名机械、电气、液压、工艺、铸造等高级工程师组成的研发团队，完成DVTG250×25/20B-MC双柱立式车磨加工中心设计工作，并由多名高级技师带领的制作团队完成机加及装配工作。

在机床研制过程中，吸收了一批高级技术人才，购置了先进的工作站、模拟软件、实验设备，具备了必须的软硬件环境支撑条件，包括高精度数控机床的研发能力、高端人才的培养能力、大型关键设备的制造能力；并积极投入对设计和工艺中的应用基础技术、共性技术、关键核心技术问题进行深入研究，为设备的开发夯实了基础支撑。

本机床研制过程中，突出科技攻关，通过创新人才队伍的培养，形成了一支具有很强实力和发展潜力的优秀技术研发团队，保障项目顺利实施，达到预期目标。该产品具有自主知识产权，经济效益和社会效益显著，在高精蝶阀加工装备领域属于国内外首创。

应用前景

蝶阀应用于石油、化工、冶金、水处理、电力、热力等行业的控制系统中，应用范围广泛。随着科技的不断发展，未来蝶阀将更加注重环保和节能方面的应用，如开发新型的环保材料和节能技术，提高蝶阀的密封性能和耐腐蚀性等。同时，随着信息技术的不断发展，蝶阀也将更加智能化和自动化，提高其操作效率和精度成为必然发展趋势，随之而来的是对蝶阀加工设备的加工效率及加工精度要求不断提高，DVTG250×25/20B-MC双柱立式车磨加工中心正是应用于此，具有良好的市场发展前景，且由于其功能的多样化，还可应用于其它行业高精回转类零件的加工。
